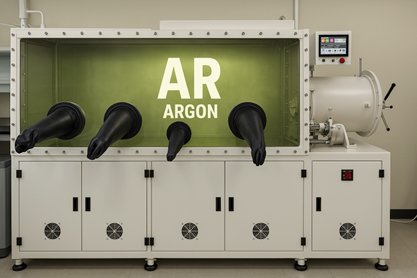

Вакуумный перчаточный бокс — промышленная инертная система для работы с чувствительными материалами
Профессиональный вакуумный перчаточный бокс предназначен для безопасной работы с чувствительными материалами, требующими инертной атмосферы: металлические порошки для 3D-печати, литий-ионные материалы, каталитические вещества, компоненты микроэлектроники, фармацевтические субстанции и др.
Конструкция бокса обеспечивает стабильный уровень кислорода и влаги ниже 1 ppm, высокую герметичность и полную защиту оператора. Система оснащена автоматическим управлением, нагреваемыми шлюзовыми камерами, аналитическими датчиками и мощными модулями очистки атмосферы.
Основные элементы вакуумного перчаточного бокса
Рабочая камера
- Корпус из нержавеющей стали длиной 1800 мм.
- Съёмное безопасное переднее стекло из закалённого стекла толщиной 8 мм.
- Наклонная рабочая поверхность для удобства оператора.
- Четыре пары перчаток из бутилкаучука, обеспечивающих высокую химическую стойкость.
Шлюзовые камеры
- Большая разгрузочная камера (справа)
- Размер: 400 × 600 мм
- Материал: нержавеющая сталь SUS304, толщина стенки 3 мм
- Внутри установлена шаровая пластина для удобной выгрузки материалов
- Большая загрузочная камера (слева)
- Размер: 400 × 900 мм
- Нагрев до 150 °C
- Возможность сушки 15 упаковочных бочек объёмом 2 литра одновременно
- Оснащена подвижным поддоном
- Добавлены защитные пластины нагревательных труб для предотвращения падения бочек вбок
Интегрированные вспомогательные системы
Шариковый транспортный стол
- Размер: 760 × 238 мм
- Обеспечивает удобную подачу и выгрузку бочек в/из камеры
Опора и мобильность
- Стальной кронштейн высотой 900 мм
- Поворотные ролики для перемещения бокса
Интерфейсы
- Шесть стандартных портов KF40
- Порты для ввода/вывода газа
- Порт подключения пылесоса + вакуумный шланг 2 м
Система очистки атмосферы
Перчаточный бокс оснащён колонной очистки с двумя активными компонентами:
- Медный катализатор
- Молекулярное сито
Ёмкость:
- адсорбция O₂ — до 60 литров,
- адсорбция H₂O — до 2 кг.
Регенерация колонны проводится газовой смесью Ar/H₂ или N₂/H₂ (5% H₂).
Автоматическая циркуляция газа
- Производительность вентилятора: 90 м³/ч
- Главный клапан — электропневматический, интерфейс KF40
- Все линии — под управлением электромагнитных клапанов
Система управления (ПЛК + сенсорный экран 7″)
Функционал:
- Однокнопочное вакуумирование и заполнение переходной камеры.
- Автоматическая циркуляционная очистка по уровню кислорода и влаги.
- Автоматическое регулирование давления в боксе.
- Автоматический контроль атмосферы.
- Автоматическая очистка газа внутри камеры.
- Автоматическая запись и отображение исторических данных.
- Отображение ошибок и системных подсказок.
- Автоматическая сигнализация отклонений атмосферы.
- Все операции выполняются только при выполнении условий безопасности.
- Ножной переключатель регулирует относительное давление в боксе.
- Внутренняя розетка: мультиразъёмная
- Нагревательная камера оснащена:
- высокоточным регулятором температуры,
- таймером выдержки после достижения установленной температуры
Дополнительные функции
- Внутренняя многоотверстийная розетка
- Камера нагрева с точным температурным контроллером
- Таймер термостатирования
Технические показатели
- Скорость утечки: < 0,05% объёма/ч
- Остаточная влажность: H₂O < 1 ppm
- Остаточный кислород: O₂ < 1 ppm
Комплект поставки
- Два вакуумных насоса
Производительность: 12 м³/ч
- Анализаторы
Кислород: диапазон 0–500 ppm, точность 0,2 ppm
Влага: диапазон 0–1000 ppm, точность 0,2 ppm
- Система подачи материалов включает:
- Кронштейн под бак 300 кг
- Стыковочную систему «бокс — контейнер»
- Два бака по 20 л
- Разгрузочный узел с вакуумным клапаном DN100 и шаровым краном
- Телескопический загрузочный канал
Преимущества данного вакуумного перчаточного бокса
- Сверхнизкие уровни кислорода и влаги (до 1 ppm)
- Полная автоматизация всех процессов
- Инертная атмосфера для работы с порошками Ti, Al, Mg и др.
- Быстрая обработка материалов благодаря нагреваемому шлюзу
- Высочайший уровень безопасности и контроля
- Большой внутренний объём и удобство обслуживания
